Alu Profil 215×126 – Za Y Osu CNC-a

19,59 рсд per mm

CNC-Y-ose aluminijumski profil 215×126 je teški strukturni aluminijumski profil posebno dizajniran za izradu krutih i preciznih CNC rutera i mašina za graviranje. Geometrija profila je optimizovana za visoku krutost i stabilno kretanje duž Y-ose, što ga čini pogodnim i za profesionalne i za napredne hobi CNC mašine. Ovaj profil je razvio VALLDER na osnovu dugogodišnjeg iskustva u projektovanju CNC mašina i industrijske opreme. Proizveden je sa velikom pažnjom posvećenom dimenzionalnoj tačnosti, strukturnoj čvrstoći i dugotrajnoj izdržljivosti. Unutrašnja struktura profila je projektovana da efikasno raspodeli opterećenja i odoli silama savijanja koje nastaju tokom mašinskih operacija.

Nema na zalihama

SKU: 1117300 Categories:Alu Profili, Alu Profili i Prateća oprema Tags:alu, alu profil, cnc, profil, x, x osa

Opis
Prilozi

Tehnički Detalji:

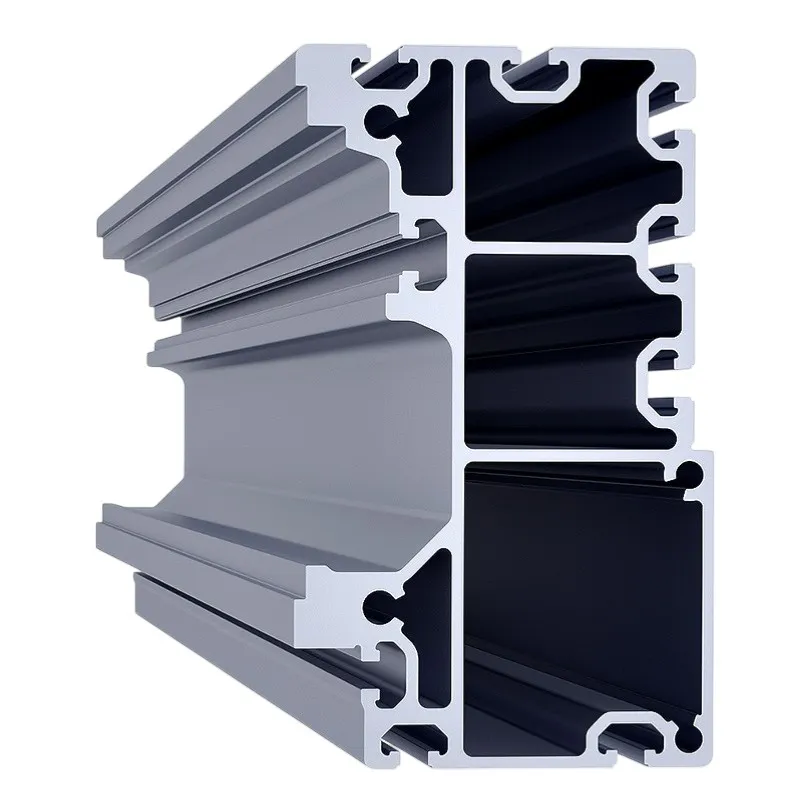

CNC-Y-Axis Alu Profile 215×126

CNC-Y-ose aluminijumski profil 215×126 je teški strukturni aluminijumski profil posebno dizajniran za izradu krutih i preciznih CNC rutera i mašina za graviranje.

Geometrija profila je optimizovana za visoku krutost i stabilno kretanje duž Y-ose, što ga čini pogodnim i za profesionalne i za napredne hobi CNC mašine.

Ovaj profil je razvio VALLDER na osnovu dugogodišnjeg iskustva u projektovanju CNC mašina i industrijske opreme. Proizveden je sa velikom pažnjom posvećenom dimenzionalnoj tačnosti, strukturnoj čvrstoći i dugotrajnoj izdržljivosti. Unutrašnja struktura profila je projektovana da efikasno raspodeli opterećenja i odoli silama savijanja koje nastaju tokom mašinskih operacija.

Dizajnirano za CNC ose sa većim opterećenjem

Gornja slika prikazuje poređenje razlike u veličini između lakšeg CNC-X-Axis Alu profila 200×96 i težeg CNC-X-Axis teškog Alu profila 235×125, pružajući vizuelnu referencu razlike između ova dva profila.

CNC-Y-osov aluminijumski profil 215×126 je dizajniran da podrži veće i snažnije sisteme kretanja u poređenju sa standardnim CNC strukturnim profilima.

Profil omogućava upotrebu kugličnih vijaka do veličine SFU25xx, dok je potpuno kompatibilan sa manjim kugličnim vijacima kao što su:

SFU16xx
SFU20xx
SFU25xx

Ovo čini profil pogodnim i za kompaktne CNC rutere i za velike mašine velike težine.

Karakteristike:

Legura aluminijuma: 6063
Površinska zaštita:
Anodizirana Težina po metru: 15,40 kg
Cena po metru: 139,00 €
Maksimalna dužina profila: 6000 mm
Dimenzije profila: 215 × 126 mm
Dizajnirano za konstrukciju za CNC Y-osu

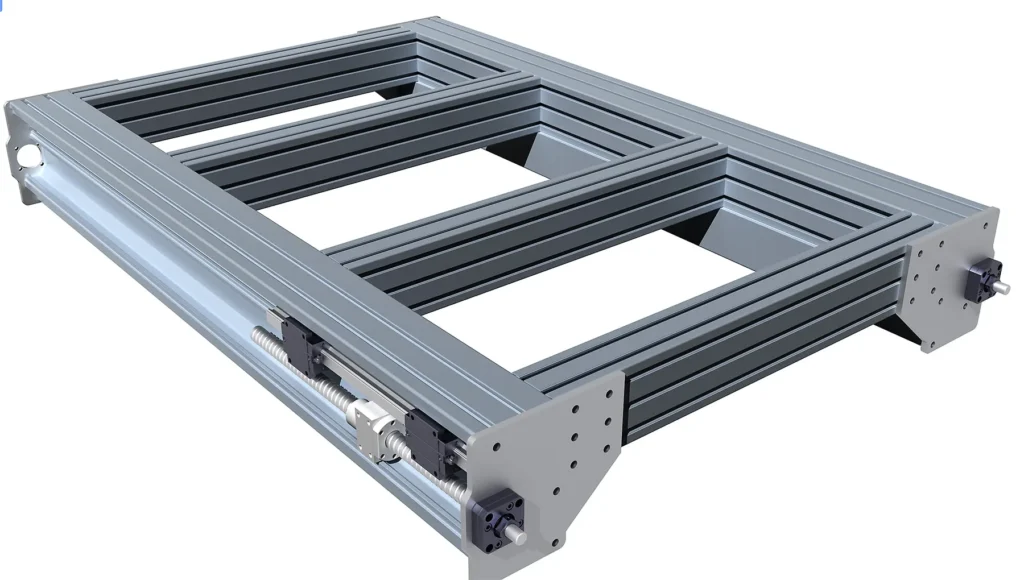

Integracija profila i položaj za montažu u rek

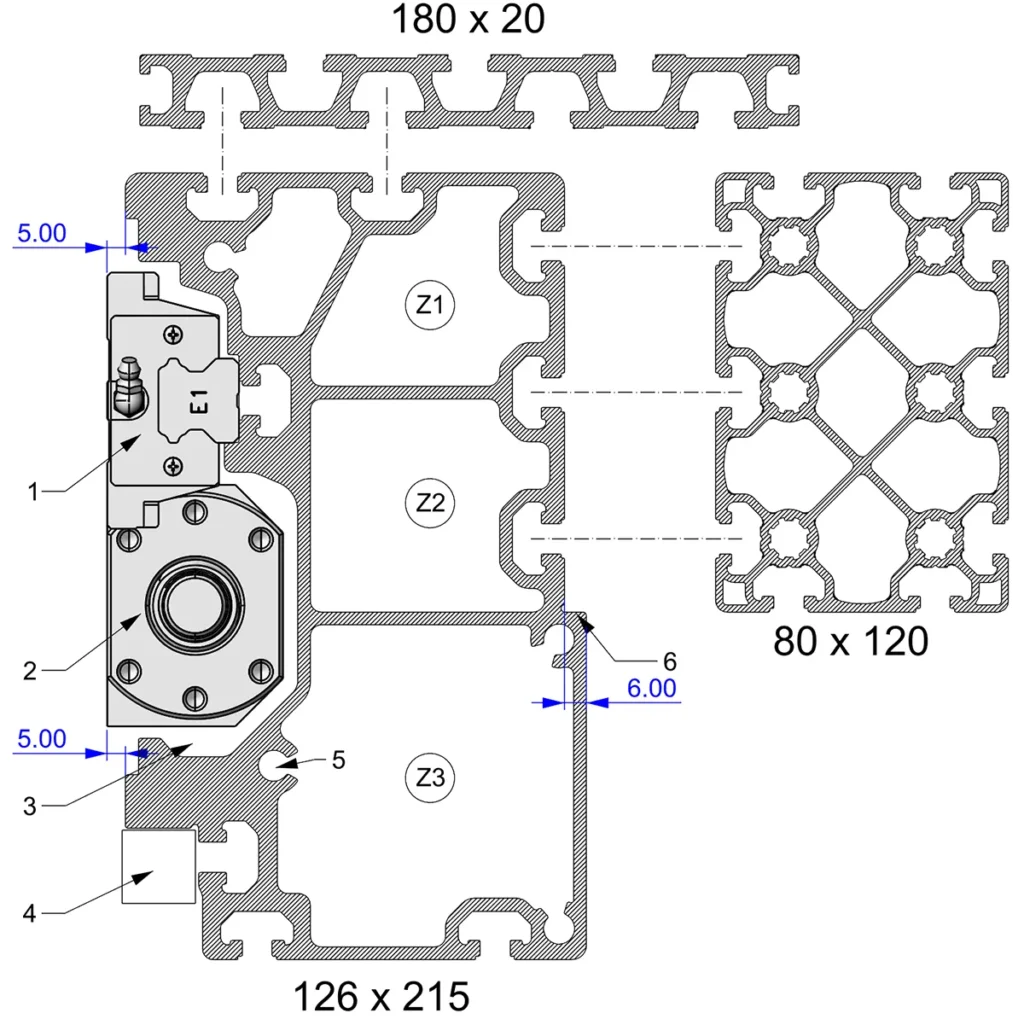

Ova ilustracija prikazuje poprečni presek CNC-Y-ose aluminijumskog profila 215×126 i integraciju dodatnih strukturnih profila koji se koriste u okviru mašine. Profil Y-ose je dizajniran za rad u kombinaciji sa sledećim aluminijumskim profilima:

Aluminijumski profil 80×120 – koristi se kao glavni nosač za ležaj mašine i radnu površinu.

Aluminijumski profil 180×20 – koristi se kao montažni profil za panele radne površine.

Slika takođe prikazuje položaj montaže sistema zupčanika sa letvom, označen kao položaj 4, koji omogućava da se osa pokreće mehanizmom zupčanika i letve kada se ne koristi kuglični vijak.

Detalji sa slike poprečnog preseka:

Linearne vođice HGW25 (HIWIN kompatibilne sa standardom)
Kuglično vijak SFU25xx / SFU20xx / SFU16xx (HIWIN kompatibilne sa standardom)
Kanal za sakupljanje ulja i maziva koje curi iz kugličnog vijaka
Mesto za letvu
Rupa za navoj M10
Oslonac za montažu „Alu profila 80×120“

Preseci Z1, Z2 i Z3 mogu se ispuniti različitim strukturnim puniocima, kao što su epoksidni granit ili specijalizovane betonske mešavine, kako bi se povećala krutost konstrukcije.

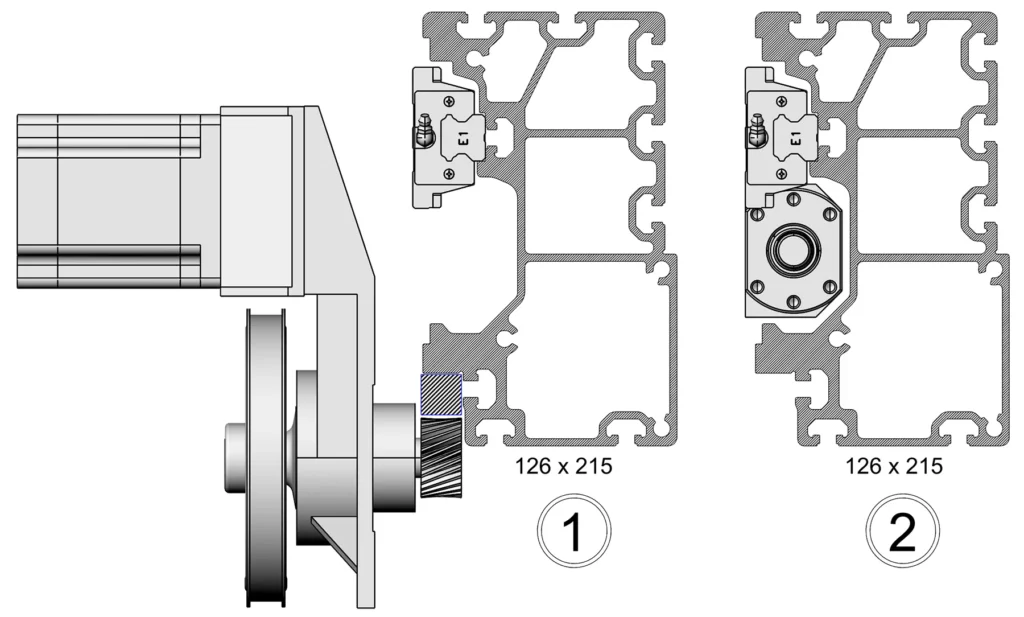

Primer dva načina korišćenja

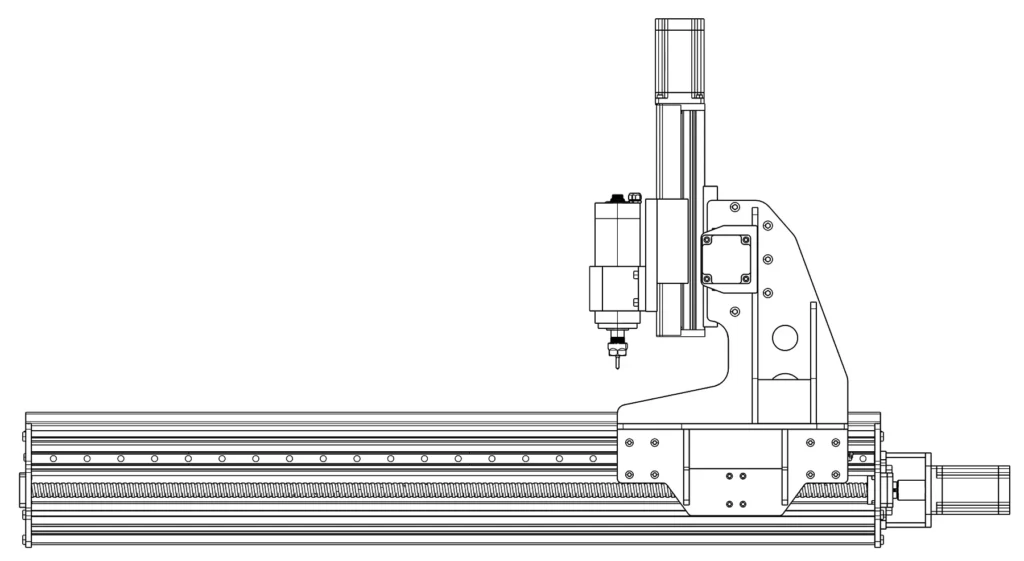

Primer dva načina korišćenja CNC-Y-ose aluminijumskog profila 215×126: sa sistemom zupčanika i letve ili sa kugličnim vijakom.

Korišćenje sa zupčanikom i letvom
Korišćenje sa kugličnim vijakom SFU25xx / SFU20xx / SFU16xx (HIWIN kompatibilan standard)

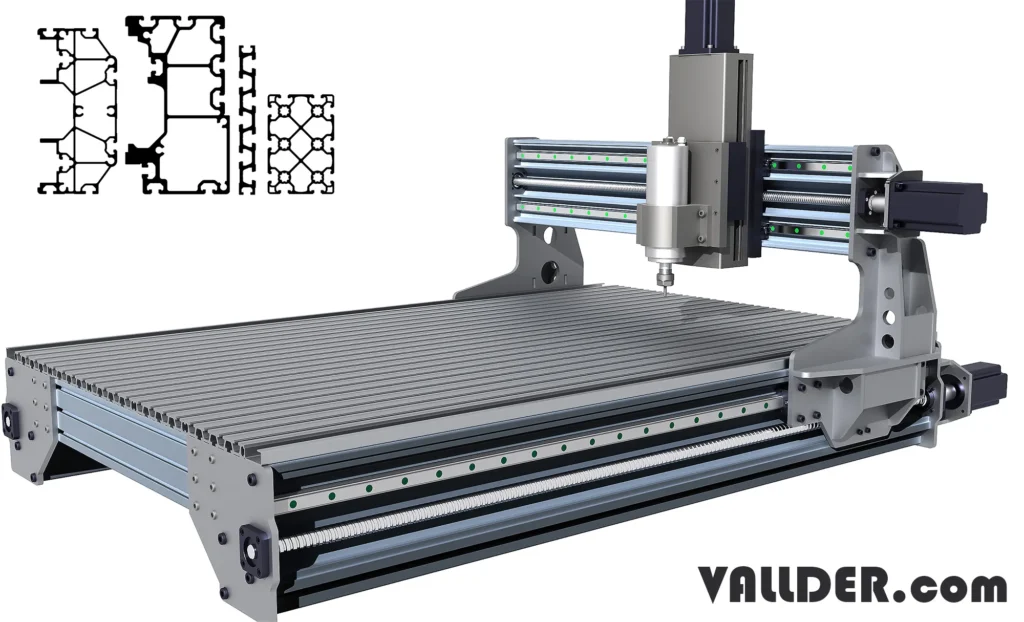

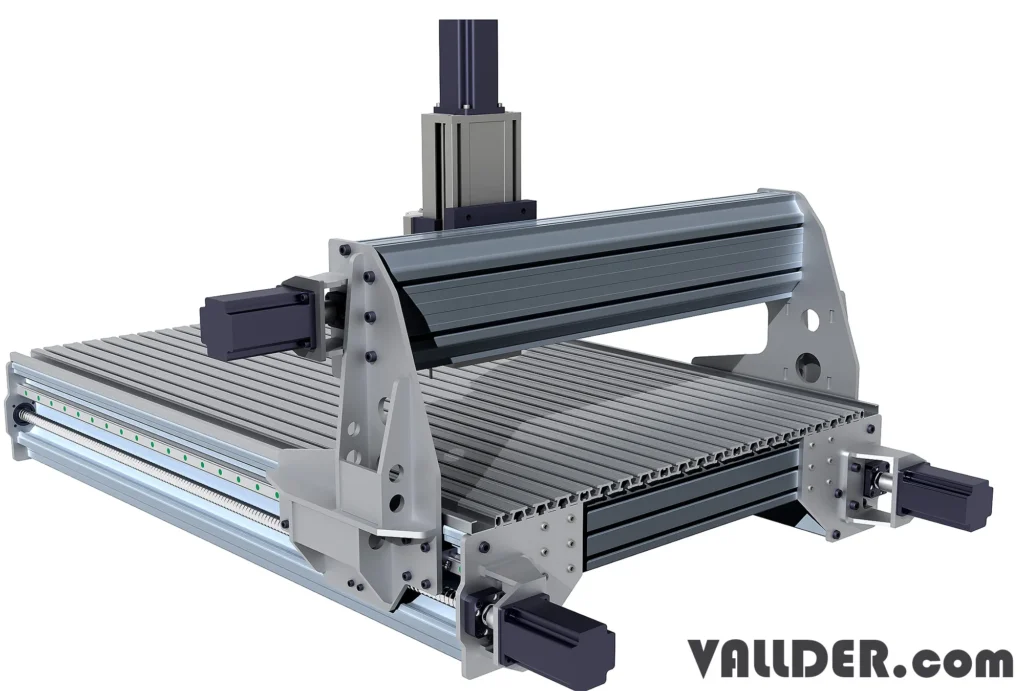

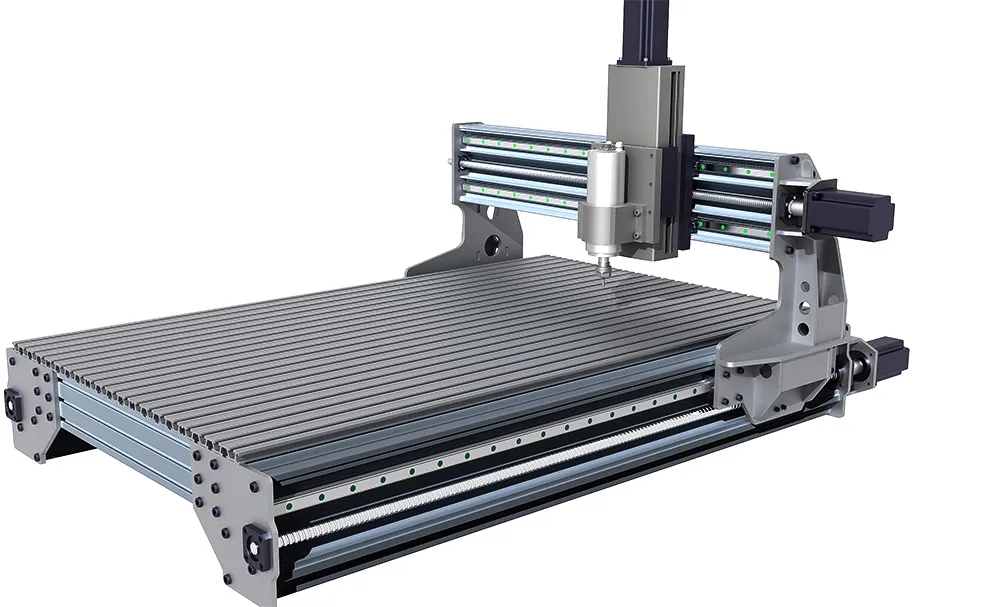

Primer projekta CNC rutera

Da bi se pomoglo graditeljima i programerima da razumeju kako se ovaj profil može koristiti, obezbeđen je kompletan primer projekta CNC rutera.

Projekat koji se može preuzeti uključuje:

kompletan 3D model sklopa
referentni dizajn strukture CNC rutera
pozicioniranje ključnih mehaničkih komponenti

Ovaj projekat se može koristiti za:

obrazovne svrhe
učenje dizajna CNC mašina
prilagođavanje dizajna za mašine po meri

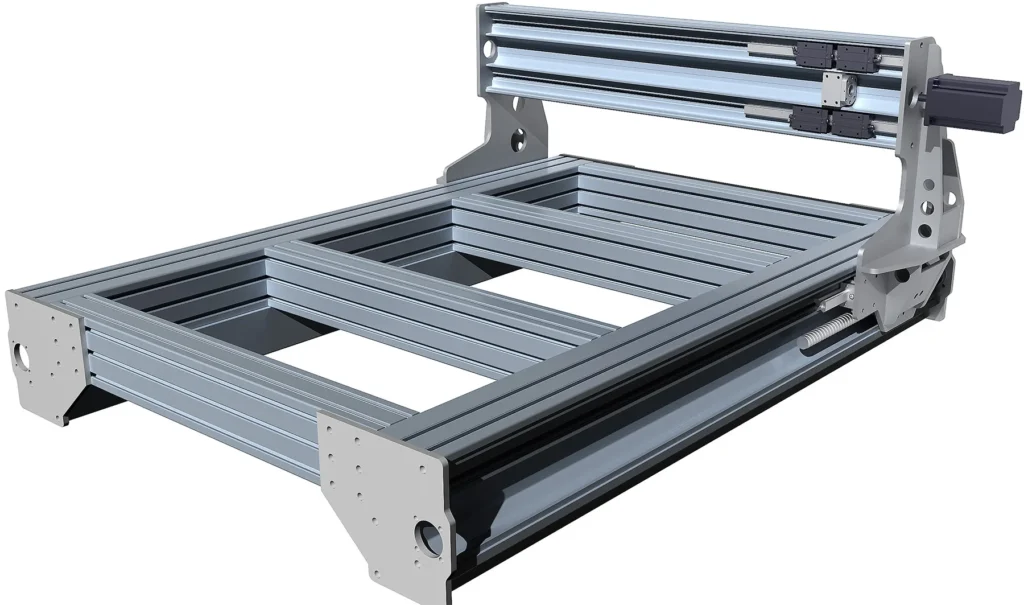

Primer pokazuje kako se VALLDER CNC strukturni profili mogu koristiti kao glavni noseći elementi rama CNC rutera.

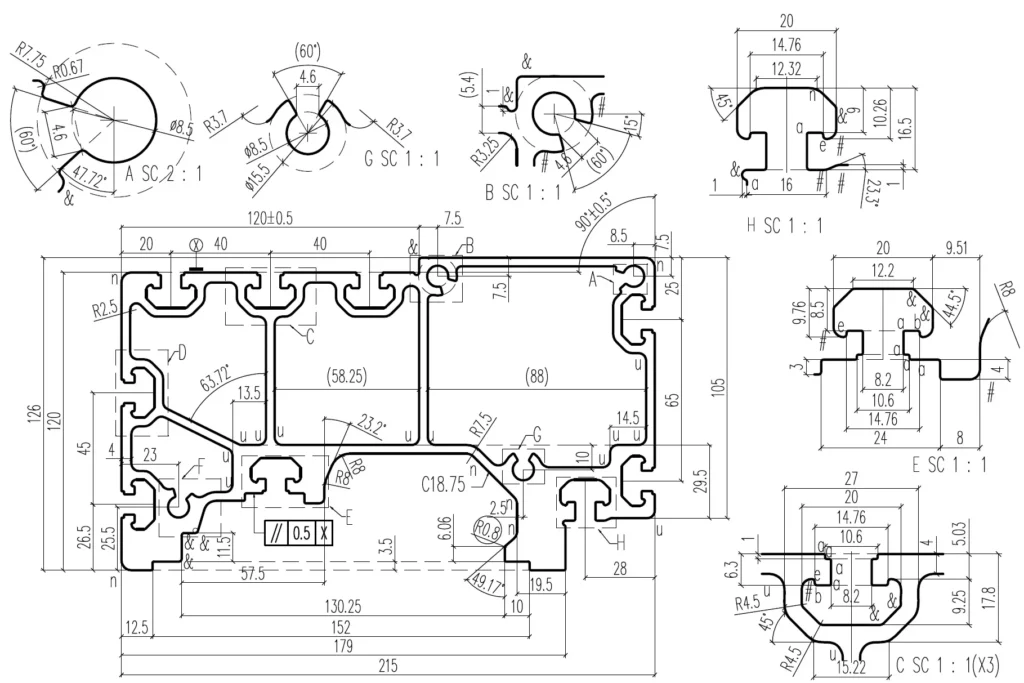

U sekciji „Prilozi“ iznad, možete PREUZETI kompletan 3D projekat Ovde možete PREUZETI samo DXF DXF crtež preseka CNC-Y-ose Alu profila 215×126 profila Hod po osi X-828mm Y-1090mm Z-200mm

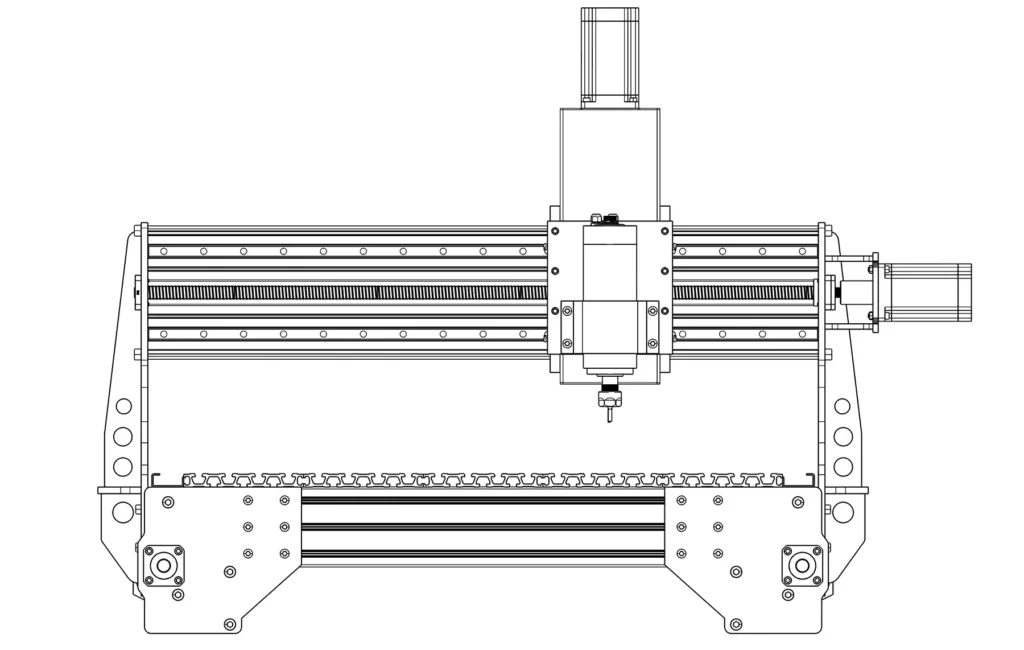

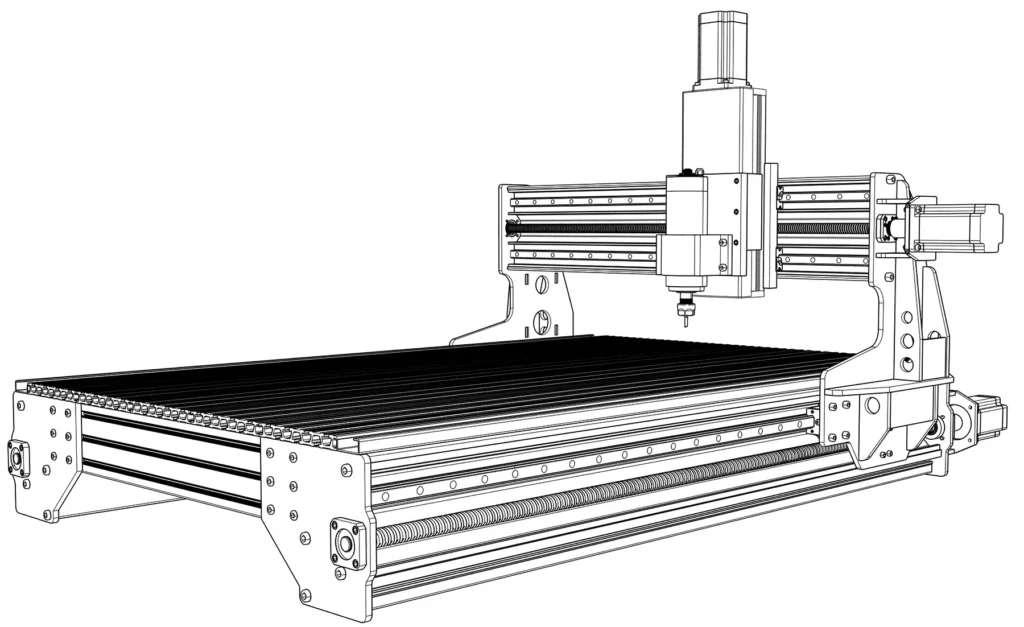

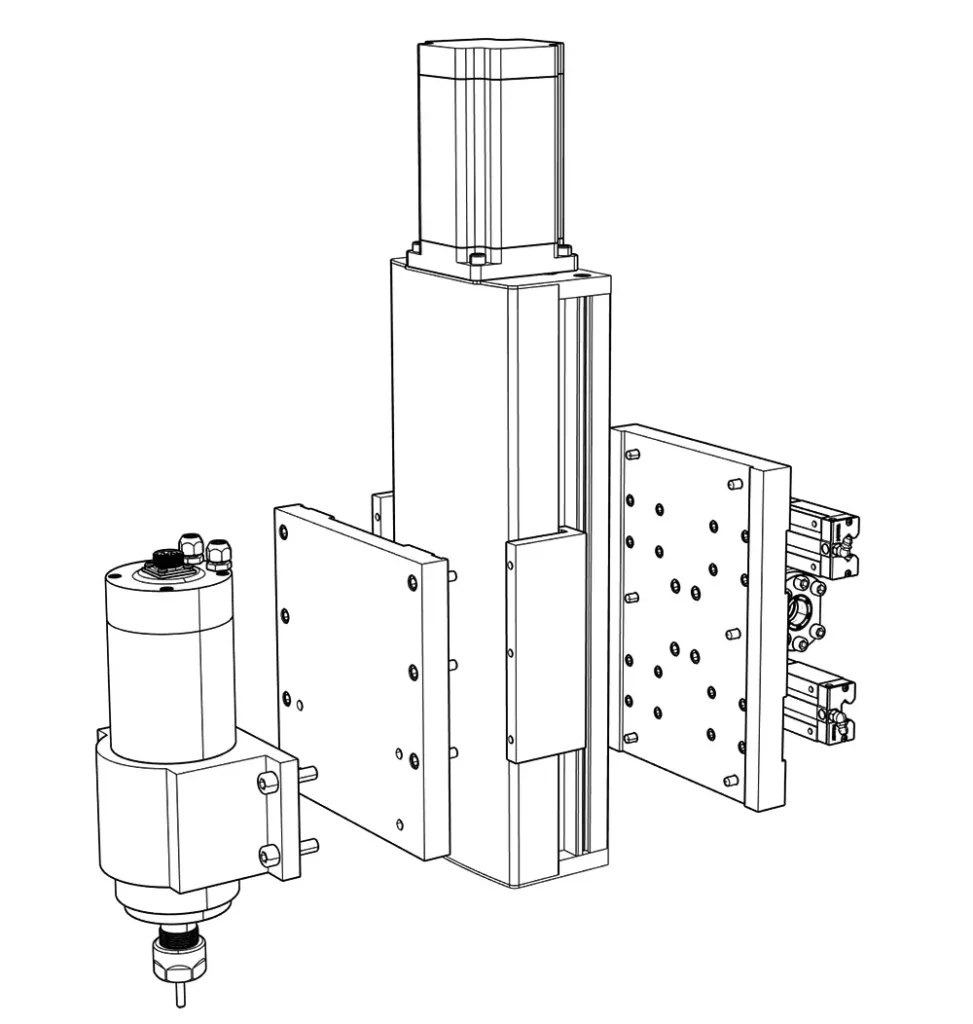

Jednostavna montaža

Gore prikazani ruter je dizajniran tako da se može relativno lako sastaviti bez potrebe za opsežnim mašinskim operacijama kao što su glodanje ili struganje. Većina posla se zasniva na mehaničkoj montaži, a ne na dodatnoj obradi delova.

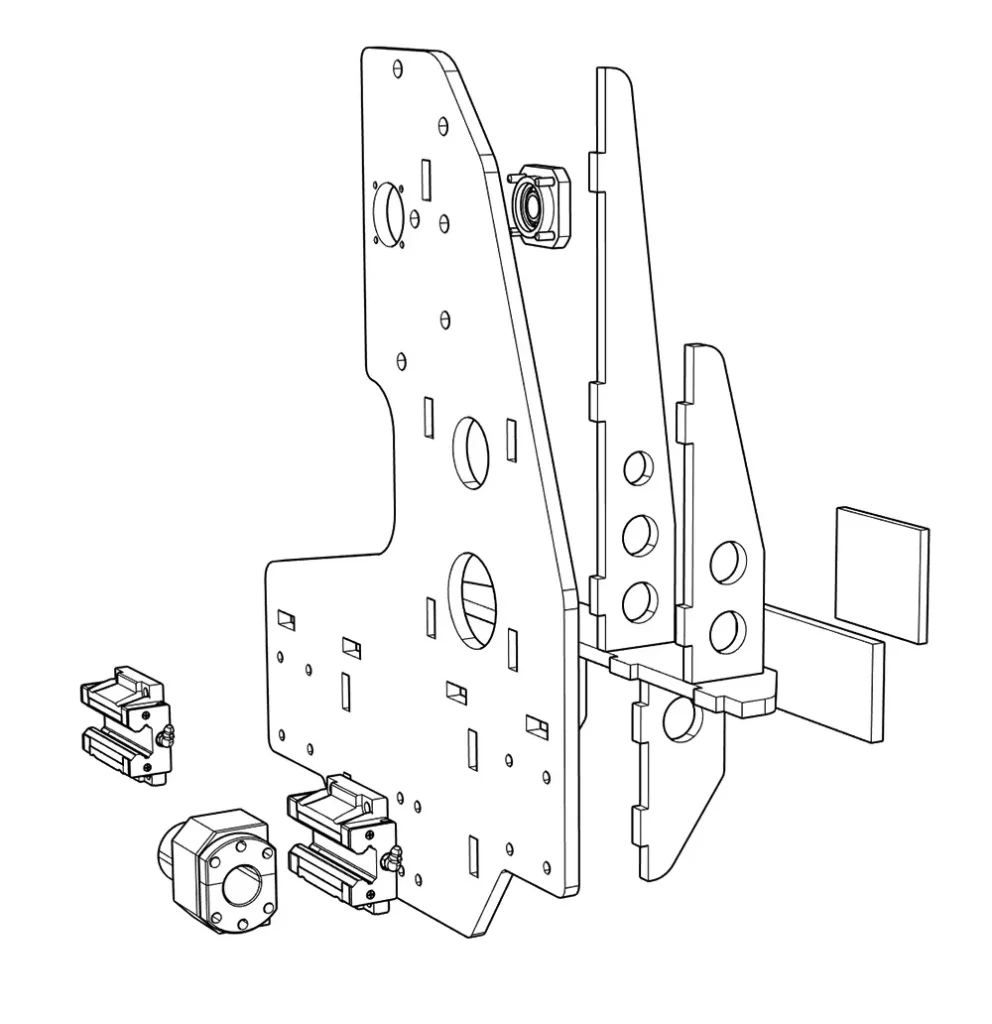

Čelična konstrukcija koja podržava portal X-ose je dizajnirana da se seče od čeličnih ploča pomoću fiber lasera. Delovi su namenjeni za montažu bez potrebe za preciznim alatima za merenje, jer dizajn koristi spojeve tipa „slot i jezičak“.

Ovi elementi se ubacuju u unapred definisane proreze i zavaruju sa suprotne strane, što pojednostavljuje pozicioniranje i pomaže u minimiziranju deformacije materijala tokom zavarivanja. Ovaj dizajn CNC rutera može se koristiti i za hobi i za profesionalne primene.

**Ovi prorezi su prikazani bez dimenzionalnih tolerancija. Molimo vas da ovo uzmete u obzir prilikom pripreme delova za lasersko sečenje i primenite odgovarajući pomak na dimenzije proreza. Crteži pretpostavljaju nominalne debljine čeličnih ploča od 10 mm i 8 mm, ali u praksi čelične ploče mogu varirati za nekoliko desetina milimetra. Ako se ova varijacija ne uzme u obzir tokom pripreme za lasersko sečenje, može doći do poteškoća tokom montaže. Zbog toga se preporučuje da se prilikom pripreme crteža za lasersko sečenje uključe neophodna podešavanja tolerancije.
