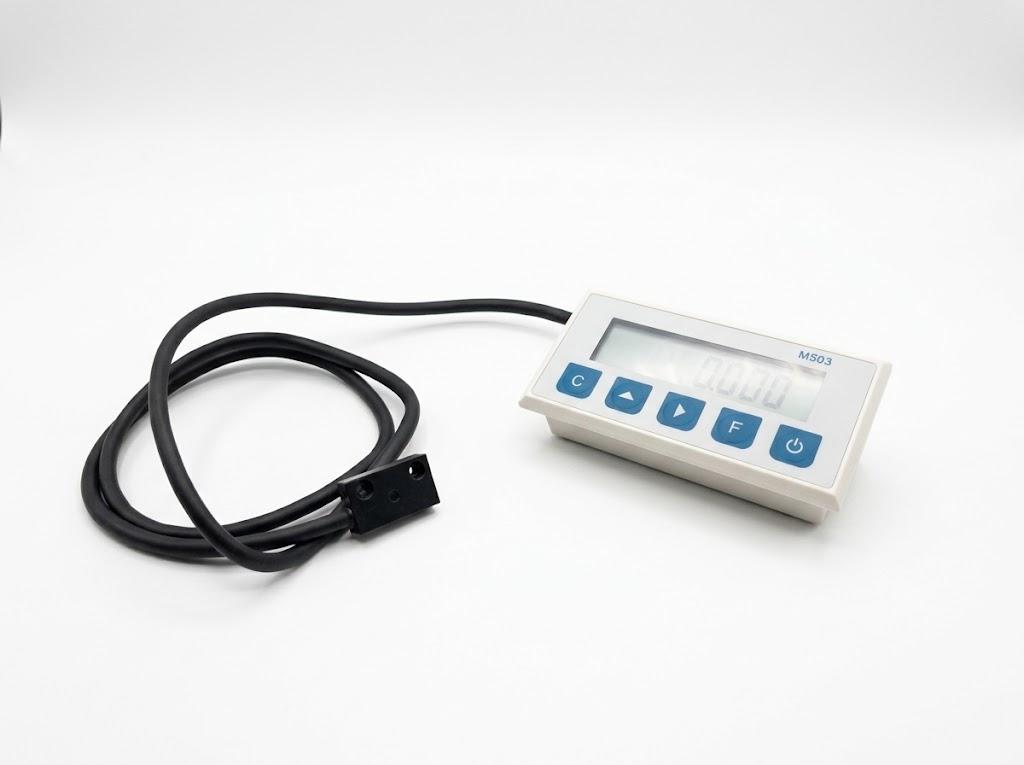

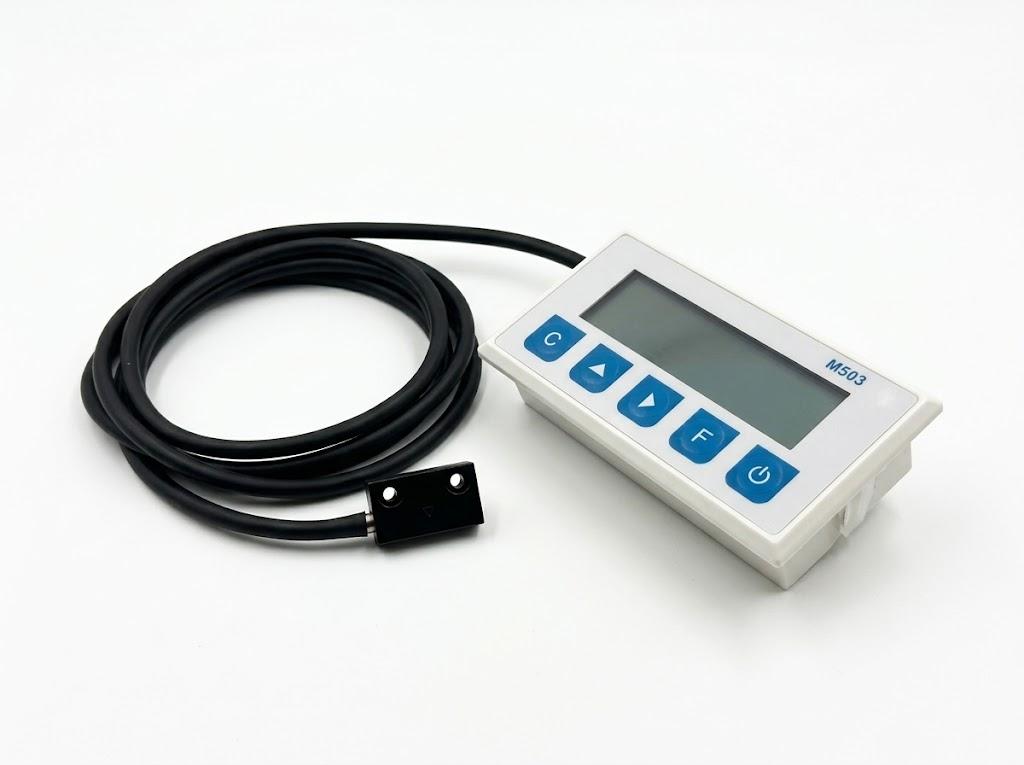

M503 Digital Readout System je kompaktan digitalni sistem za očitavanje položaja i merenje pomeranja u jednoj osi. Koristi inkrementalni magnetni senzor koji omogućava precizno praćenje položaja, uz podesivu rezoluciju do 1 µm.

LCD displej sa pozadinskim osvetljenjem omogućava pregledno očitavanje rezultata, dok membranski tasteri otporni na prašinu i ulje obezbeđuju praktično upravljanje u radnom okruženju.

Sistem podržava inkrementalni i apsolutni režim merenja (INC/ABS), funkciju prikaza polovine izmerene vrednosti (1/2) i brzo nuliranje odnosno resetovanje referentne tačke (Center Reset). Zahvaljujući napajanju u rasponu od 5 do 24 V DC, može se integrisati u različite merne i mašinske sisteme koji podržavaju odgovarajući interfejs senzora.

Tehničke karakteristike

• Model: M503 Digital Readout System
• Broj osa: 1
• Tip senzora: Inkrementalni magnetni senzor
• Rezolucija: Podesiva, do 1 µm
• Režimi merenja: INC/ABS
• Dodatne funkcije: Polovina vrednosti (1/2), nuliranje (Center Reset)
• Napajanje: 5–24 V DC
• Ekran: LCD sa pozadinskim osvetljenjem
• Tastatura: Membranski tasteri otporni na prašinu i ulje

Sadržaj paketa

• M503 displej jedinica
• Magnetna senzorska glava sa kablom
