Alu Profil 235×125 Teški – Za X Osu CNC-a

12,00 рсд per mm

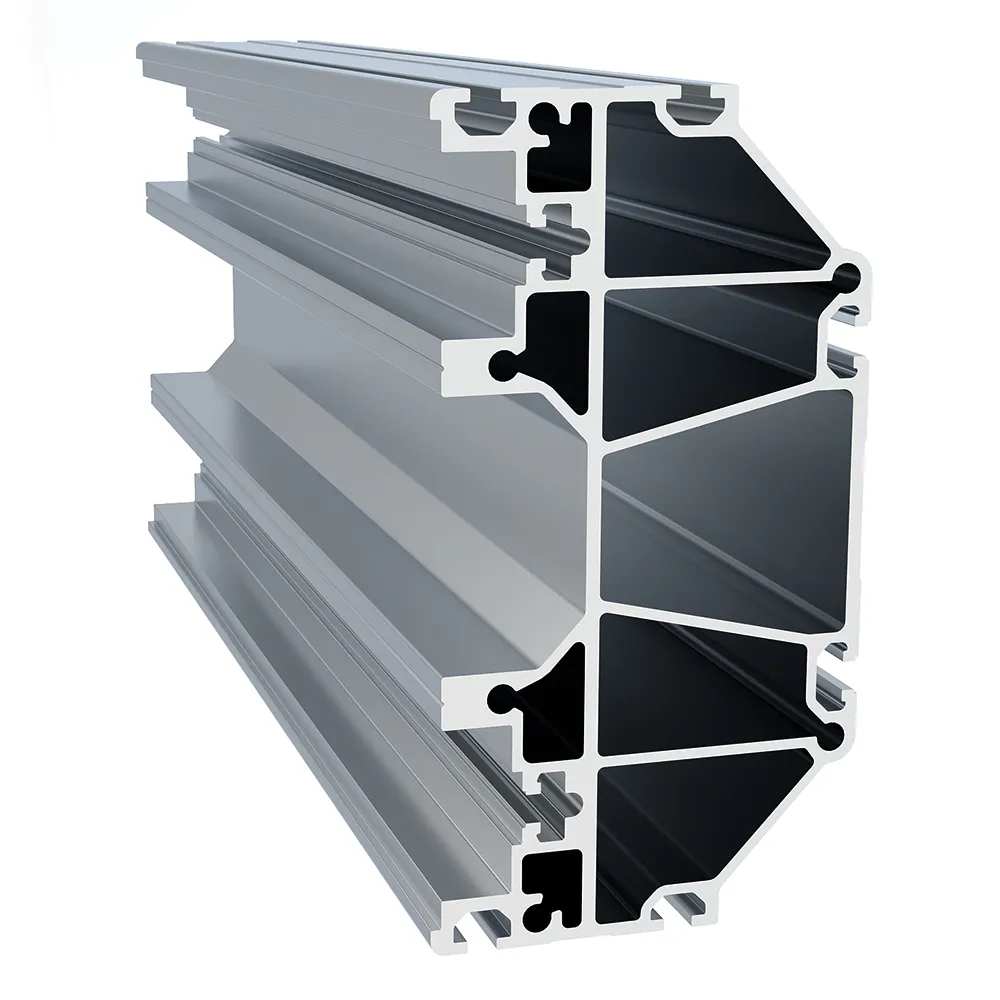

CNC-X-Axis teški aluminijumski profil 235×125 je strukturni aluminijumski profil dizajniran za izradu CNC rutera i sličnih mašina gde je potrebna kruta i stabilna X-osa. Ovaj profil je veća i teža verzija CNC-X-Axis aluminijumskog profila 200×96, razvijenog za mašine koje zahtevaju povećanu strukturnu čvrstoću i veći kapacitet opterećenja na X-osi. Sa težinom od 14,8 kg po metru i dimenzijama poprečnog preseka od 235 × 125 mm, ovaj profil pruža dodatnu masu i strukturnu krutost u poređenju sa manjim modelom 200×96.

Nema na zalihama

SKU: 1117400 Categories:, Tags:, , , , ,

Tehnički Detalji:

CNC-X-Axis teški aluminijumski profil 235×125 je strukturni aluminijumski profil dizajniran za izradu CNC rutera i sličnih mašina gde je potrebna kruta i stabilna X-osa.

Ovaj profil je veća i teža verzija CNC-X-Axis aluminijumskog profila 200×96, razvijenog za mašine koje zahtevaju povećanu strukturnu čvrstoću i veći kapacitet opterećenja na X-osi.

Sa težinom od 14,8 kg po metru i dimenzijama poprečnog preseka od 235 × 125 mm, ovaj profil pruža dodatnu masu i strukturnu krutost u poređenju sa manjim modelom 200×96. Dizajn omogućava integraciju tipičnih CNC komponenti kretanja kao što su:

  • Linearne vođice (HIWIN kompatibilni standard)
  • Kuglični vijci
  • Sistemi pogona sa zupčanikom i letvom
  • Ploče za montažu portalnih sklopova

Ovo čini profil pogodnim za izradu većih CNC rutera, glodalica i teških portalnih konstrukcija. Unutrašnja geometrija profila je dizajnirana da raspodeli opterećenja duž konstrukcije i da obezbedi stabilne površine za montažu mehaničkih komponenti koje se koriste u CNC mašinama. Ovaj aluminijumski profil može se koristiti kao glavni strukturni element X-ose, podržavajući portalni i Z-osovinski sklop u konstrukcijama CNC rutera.

Gornja slika prikazuje poređenje razlike u veličini između lakšeg CNC-X-Axis Alu profila 200×96 i težeg CNC-X-Axis teškog Alu profila 235×125, pružajući vizuelnu referencu razlike između ova dva profila.

Karakteristike:

  • Legura aluminijuma: 6063
  • Površinska zaštita:
  • Anodizirana Težina po metru: 14,80 kg
  • Cena po metru: 137,00 €
  • Maksimalna dužina profila: 6000 mm
  • Dimenzije profila: 235 × 125 mm
  • Dizajnirano za teške konstrukcije sa CNC X-osom

Ovaj aluminijumski profil će se aktivno nadogradjivati raznim dodacima i opcijama kao što su zaštita od prašine i vode, bočne stranice za Y osu i još mnogo toga (posecivajte u buducnosti ovu stranicu kako bi videli nove opcije i dodatke za ovaj proizvod).

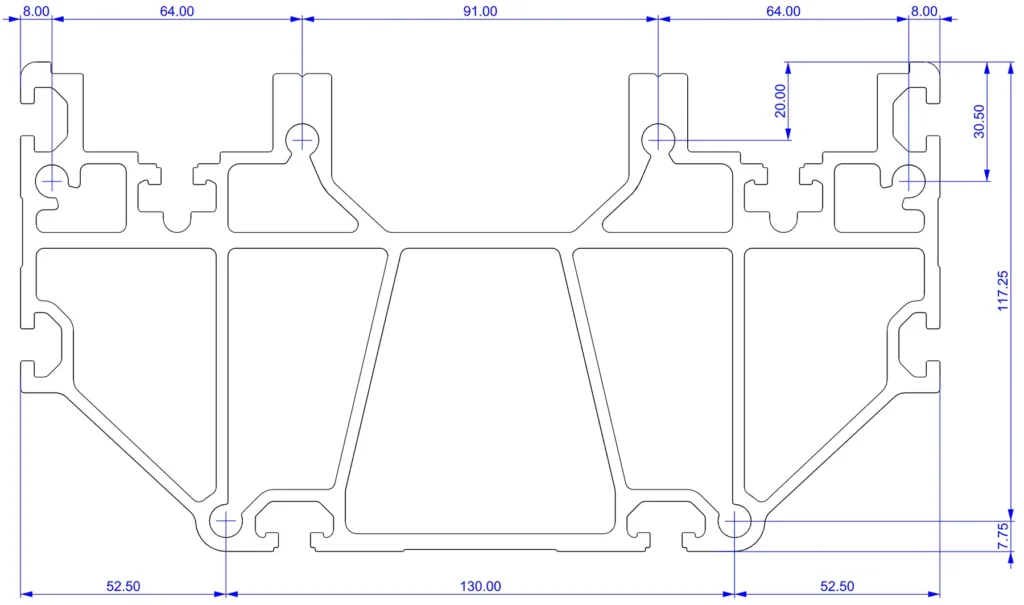

Dimenzije:

Dimenzije mogu da variraju na fizičkom modelu sa vrlo malim tolerancijama odstupanja.

Montaža:

Primer montaže linearnih vođica i vijaka/navrtki potrebnih za montažu

  1. HGR linearna vođica: SKU 1058002
  2. Utični vijak M6*20 (Nije standardna glava, glava je uža od DIN i GB standarda): SKU 1171001
  3. T-navrtka-40-M6 profilisana navrtka za aluminijumski žleb 40: SKU 1118004
  4. T-navrtka-30-M5 / M6 ili M8 profilisana navrtka za aluminijumski žleb 30: SKU 1118007 / 1118003 / 1118001

Ako želite da koristite drugi standardni utični vijak, onda morate da smanjite prečnik glave na fi9 mm. na brusilici. To možete učiniti tako što ćete stegnuti navojni deo vijka M6*20 u steznoj glavi i okretati glavu zavrtnja na brusnom kamenu dok ne dobijete manji prečnik (pogledajte primer na slici ispod).

Montaža:

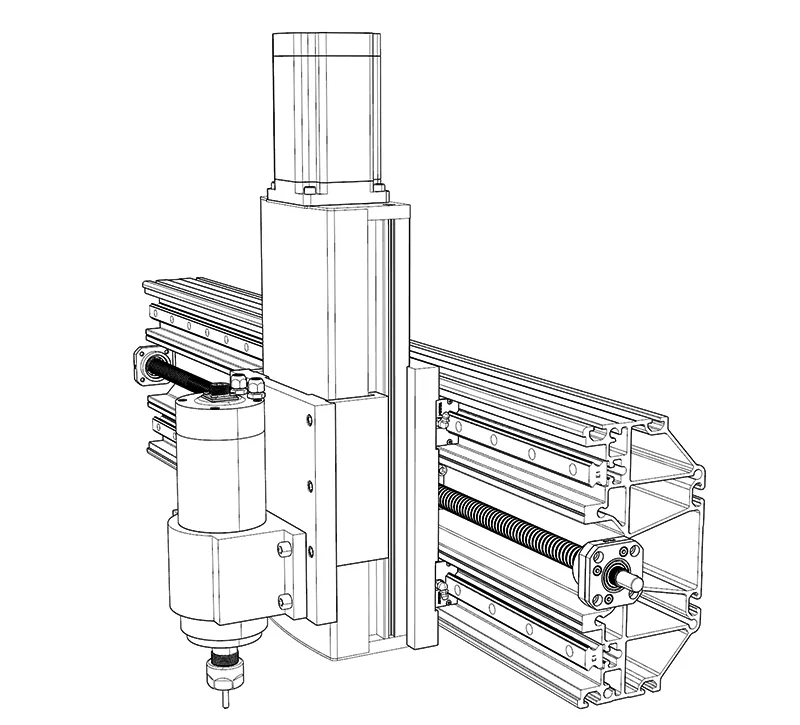

Sklop kuglično-zavrtnjevih i linearnih vođica

CNC-X-osa teški aluminijumski profil 235×125 je dizajniran za upotrebu sa modelima veličine kuglično-zavrtnjevih vođica SFU20XX ili SFU25XX i linearnim vođicama HGR20 sa linearnim blokovima HGH20 (HGR20 HIWIN ili druge istih veličina)



Preporučene konfiguracije:

Podešavanje za srednje opterećenje: HGR20 + SFU20xx + FK15/FF15

Podešavanje za veće opterećenje: HGR20 + SFU25xx + FK17/FF17

Jedinice za osloncanje kugličnih vijaka

Teški aluminijumski profil za CNC-X-osu 235×125 je dizajniran za upotrebu sa:

FK17/FF17 za kuglični vijak SFU25XX i

FK15/FF15 za kuglični vijak SFU20XX

STEP 3D Model alu profila sa montiranim elementima

Preuzmi

RHINO 3D Model alu profila sa montiranim elementima

Preuzmi

DXF 2D kontura alu profila

Preuzmi

STEP 3D Model alu profila sa montiranom Z-Osom

Preuzmi
