AC Servo Pogon – CZ Serija
Raspon cena: od 37.000,00 рсд do 63.000,00 рсд sa PDV-om
AC Servo Pogon – CZ Serija 0,4 – 2,6 kV / je serija AC servo pogona koja je potpuno digitalna i nudi bogat skup funkcija za pokrivanje širokog spektra aplikacija. Odlikuje se lakoćom upotrebe i naprednim algoritmima upravljanja. Sveobuhvatan skup funkcija CZ serije omogućava izradu preciznijih i efikasnijih mašina.
AC Servo Pogon – CZ Serija: Optimalno Rešenje za CNC Mašine
AC Servo Pogon – CZ Serija pruža preciznu kontrolu pozicije, brzine i obrtnog momenta, čineći ga idealnim za CNC aplikacije. Zahvaljujući naprednoj tehnologiji i brzom odzivu, omogućava stabilan i pouzdan rad, čak i u zahtevnim uslovima. Kompaktni dizajn i jednostavna integracija čine ga savršenim izborom za modernizaciju CNC mašina. Sa visokim performansama i mogućnošću prilagođavanja specifičnim potrebama, CZ Serija unapređuje preciznost i efikasnost obrade u različitim industrijama.
AC Servo Pogon – CZ Serija - Raspoloživi Modeli
Slike, dimenzije, podaci iz tablice i tehnički crteži ovog proizvoda su urađeni sa maksimalnom pažnjom i isključena je odgovornost za tačnost i ispravnost ovih podataka od strane Vallder Ltd.
Osnovne karakteristike
- Precizna kontrola položaja, brzine i obrtnog momenta po neverovatnim cenama!
- Modbus komunikacija, pristup svim parametrima preko Modbus-a (podešavanje/resetovanje)
- Kontrola obrtnog momenta podešavanjem parametara preko kontrolne table ili Modbus-a
- Kontrola obrtnog momenta preko eksternog izvora (analogni naponski ulaz)
- Režim brzine i obrtnog momenta (analogni ulaz napona ili preko Modbus-a)

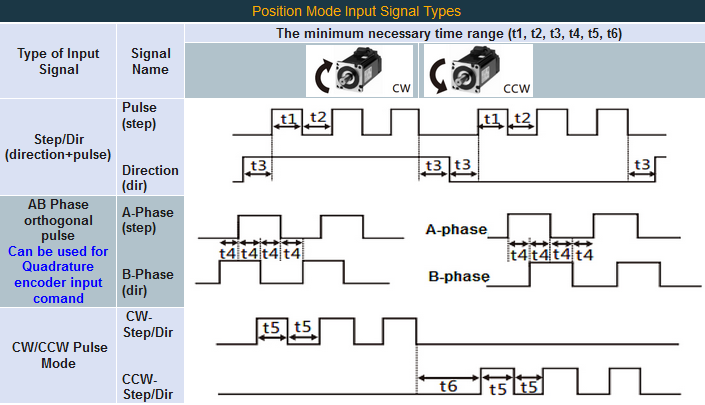

- Režim položaja (Step/Dir) (Puls ortogonalne faze AB za MPG ili ulaz kvadraturnog enkodera)
Funkcija zaštite:
- Zaštita od prekomerne brzine,
- Zaštita od prenapona napajanja,
- Zaštita od prekomerne struje,
- Zaštita od preopterećenja,
- Nenormalan vrh kočnice,
- Nenormalni nagoveštaji enkodera,
- Nenormalna snaga kontrole,
- prekoračenje položaja itd.
Nadgledanje:
- Brzina,
- Pozicija,
- Akumulacija komandnih impulsa,
- Odstupanje položaja,
- Obrtni moment motora,
- Struja,
- UVV status enkodera,
- Apsolutni položaj rotora,
- Frekvencija komandnih impulsa,
- Radni status itd.
Moguća Primena:
- Numerical control machine tool: Numerical control lathe / CNC milling machine / Spring machine / Edm machine / Line cutting machine / The flying shear equipment,
- Electronic equipment:
- WInding machine: Strip line machine / Lithium battery production equipment / Glue machine / Ceramic Equipment / PCB Board drlling and milling machine,
- Packaging machinery: Filling machine / Length setting cutting machine / Die cutting machine / Paper cutter / paper towel machinery, etc.
- Textile machinery: Horizontal machine / Sox machine / Round edge machine / Embroidery machine / Spinning machine / Knitting machine,
- Plastic machinery: Injection molding machine / Blow molding machine / Extrusion machine, etc
AC Servo komplet sadrži
Servo drajver, servo motor, kabl za enkoder, kabl za motor i konektori za komandne IO signale. Osnovna dužina kabla je 3m, ali prema željama korisnika može se naručiti do željene dužine. Iz opcije za dodatnu dužinu kabla izaberite dužinu koja ce biti dodata na osnovnu dužinu kabla.
Dodatne informacije
| Način upravljanja | Jednofazno ili trofazno punotalasno ispravljanje, IGBT PWM strujni pogon kontrolnog sinusnog talasa |
|---|---|
| Vrsta povratne informacije | Običan inkrementalni enkoder (standardni) |
| Radna/skadišna temperatura | 0 do +45℃/20℃ do +80℃ |
| Radna/skladišna vlaga | Ispod 90%RH (bez kondenzacije) |
| Otpornost na udarce i potrese | 4.9m/s2/19.6m/s2 |
| Nivo zaštite | IP10 |
| Nivo zagađenja | Nivo 2 |
| Nadmorska Visina | Ispod 1000m |
| Regenerativno kočenje | Regenerativna kočiona jedinica i otpornik su ugrađeni |
| Frekvencija variranja brzine - Varijacija opterećenja | 0 do 100% opterećenosti: ispod ±0.03% |
| Frekvencija variranja brzine - Varijacija napona | Nazivni napon:-15% do +10%: ispod ±0,02% |
| Frekvencija variranja brzine - Varijacija temperature | 20±25℃: ispod ±0,1% |
| Odnos brzine | 1:5000 |
| Frekventne karakteristike | Ne ispod 200Hz |
| Preciznost kontrole obrtnog momenta (ponovljivost) | ±2% |
| Podešavanje vremena mekog starta | 0 do 10 sekundi |
| Ulaz komande brzine - napon komande brzine | DC 0 do ±10V (±10V odgovara nazivnoj brzini motora) |
| Ulaz komande brzine - Ulazna impedansa brzine | 13KΩ |
| Ulaz komande obrtnog momenta - komandni napon obrtnog momenta | DC 0 do ±10V (±10V odgovara nazivnoj brzini motora) |
| Ulaz komande obrtnog momenta - Ulazna impedansa obrtnog momenta | 13KΩ |
| Komanda za više brzina - Izbor brzine | Četiri ugrađene brzine koje se mogu izabrati preko dva eksterna prekidačka ulaza |
| Kompenzacija unapred | Vrednost podešavanja pojačanja unapred za pozicioniranje od 0 do 100% |
| Podešavanje širine završetka pozicioniranja | 0 do 30000 impulsa |
| Tačnost pozicioniranja | ±1 impuls (usklađen sa impulsom enkodera) |
| Pulsna komanda - Ulazni impulsni režimi | Izaberite jedan od "smer+puls", "A.B fazni ortogonalni puls", "CV/CCV puls" |
| Pulsna komanda - Tip unosa | Diferencijalni ulaz ili ulaz otvorenog kola kolektora |
| Pulsna komanda - Ulazna frekvencija impulsa | Maksimalni diferencijalni ulaz 500kpps, maksimalni ulaz otvorenog kola kolektora 200kpps |
| Kontrolni signal | Brojač odstupanja je obrisan |
| Odnos kontrolnog prenosa | 1 do 32767/1 do 32767 |
| Povratni impuls | 10000 pulse/Rev. |
| Kontrolni ulaz - 7-smerni prekidač za podešavanje parametara | Funkcija: Omogućavanje serva, brisanje alarma, ograničenje hoda unapred, ograničenje hoda unazad, brisanje brojača odstupanja, komandna pulsna inhibicija, druga elektronska brzina |
| Kontrolni izlaz - 4-smerni prekidač OC izlaz za podešavanje parametara | Funkcija: Servo spreman, izlaz servo alarma, pozicioniranje završeno, mehanička kočnica, brzina dostignuta |
| Ugrađena funkcija | Ugrađeni RS232 i RS485 komunikacioni port |
| Zaštitna funkcija | Prekoračenje brzine, prenapon glavnog napona, podnapon, prekomerna struja, preopterećenje, abnormalna kočnica, abnormalni enkoder, prekoračenje položaja itd. |
| Displej | 5-cifreni LED digitalni displej, 4 dugmeta |
| Nadgledanje hosta i podešavanje parametara | Softver za podešavanje parametara i nadzor računara domaćina |
| Monitoring | Brzina, pozicija, akumulacija komandnog impulsa, odstupanje položaja, obrtni moment motora, struja, UVV status enkodera, apsolutni položaj rotora, frekvencija komandnog impulsa, radni status itd. |
| Primenljiva inercija opterećenja | Manje od 5 puta inercije motora |
| Metoda hlađenja | Samohlađenje i vazdušno hlađenje |
| Sigurnost | CE |
| Efikasnost | Ne manje od 90% |
